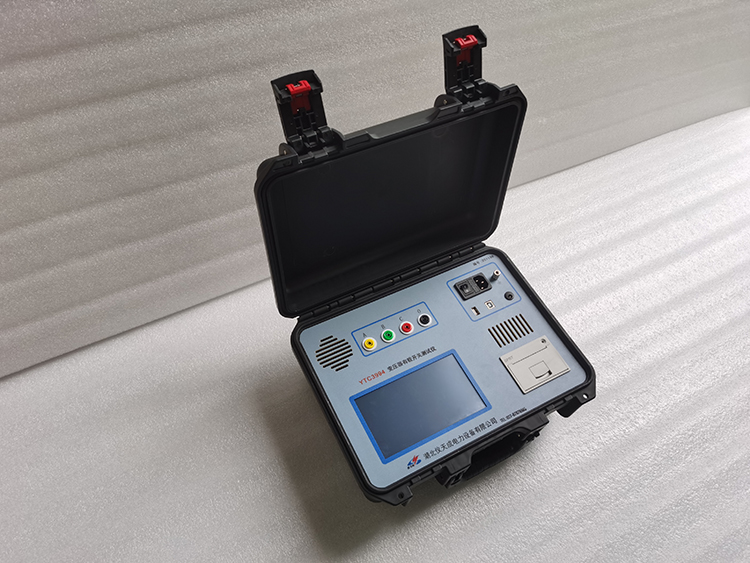

變壓器有載開關測試儀帶繞組測量怎樣進行

返回打印來源：儀天成電力時間：2024/06/28 閱讀：次

在電力系統中，很多時候我們需要對變壓器的有載開關進行測試工作，有時候進行繞組測量，有時不進行繞組測量，利用變壓器有載開關測試儀試驗時帶繞組測量怎樣進行呢？下面主要給大家介紹一下。

變壓器有載開關測試儀的帶繞組測量步驟如下：
1. 準備設備和安全措施：確保測試儀的開關位置正確，確保VCV的極性設定，并做好安全措施。
2. 測試儀器連接：將被測變壓器的引線拆開并短路接地，然后將測試鉗夾在調壓側的A、B、C三相和中性點上，將測試線接在儀器的相應端子上。
3. 設置參數：根據被測變壓器的規格和測試需求，設置測試儀的參數，如測量范圍、測量精度等。
4. 開始測試：按下“開始測試”按鈕，測試儀開始測量，三條曲線會根據測試數據變化，待三相曲線穩定后開始測試。
5. 記錄數據：測試過程中，記錄測試儀的輸出數據，包括各相的電壓、電流、電阻等參數。
6. 分析數據：根據測試數據，分析變壓器繞組的電氣參數，判斷繞組結構是否正常，是否存在電氣故障等。
7. 完成測試：測試完成后，關閉測試儀，并將測試儀器和被測變壓器恢復到初始狀態。

上述操作過程需要注意的是，在利用變壓器有載分接開關測試儀進行帶繞組測量時，需要確保被測變壓器的引線已拆開并短路接地，以避免測試過程中發生意外。同時，測試過程中應保持測試儀的穩定性，注意接線質量，以保證測試結果的準確性。

湖北儀天成電力設備有限公司
2024年6月28日
