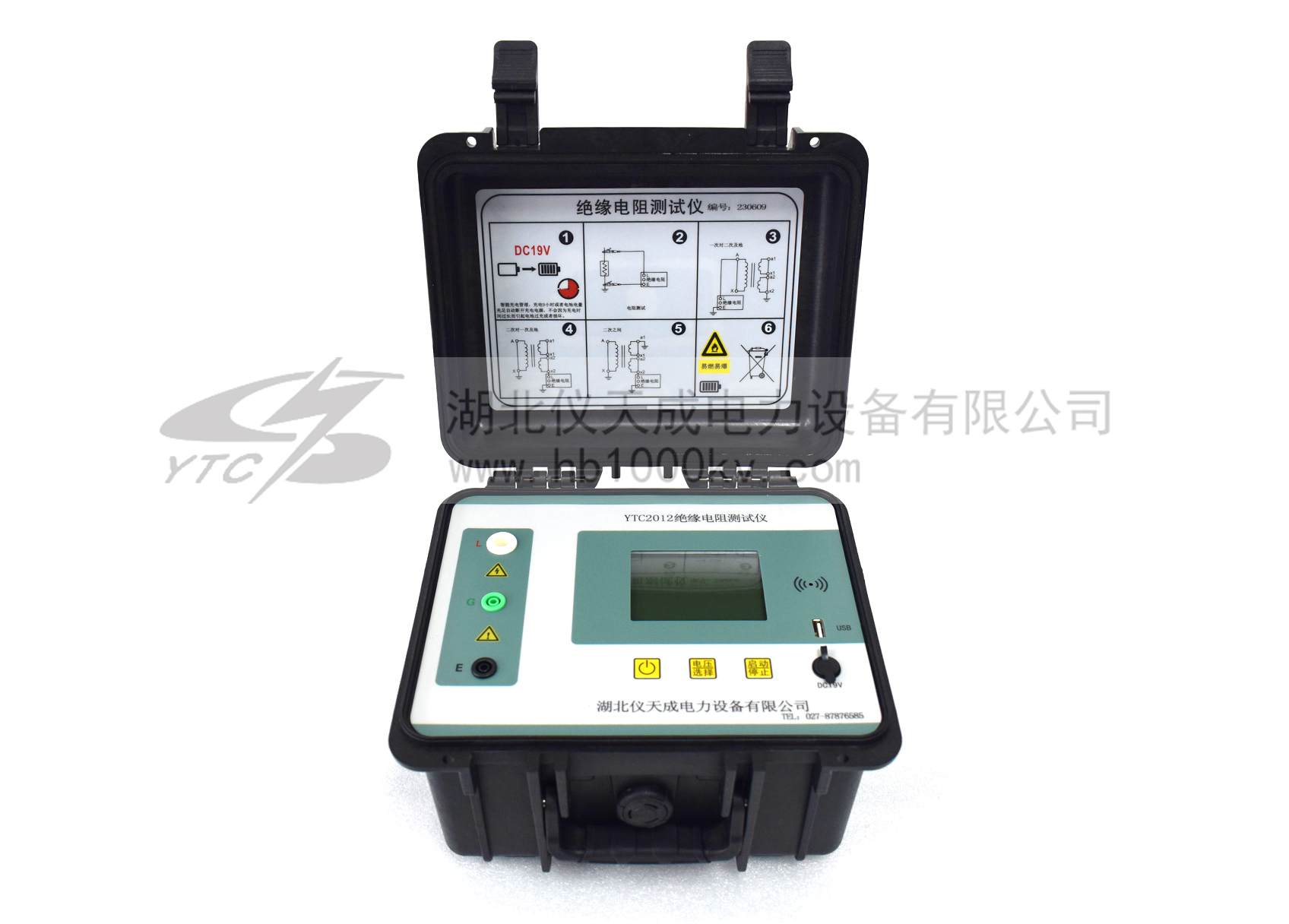

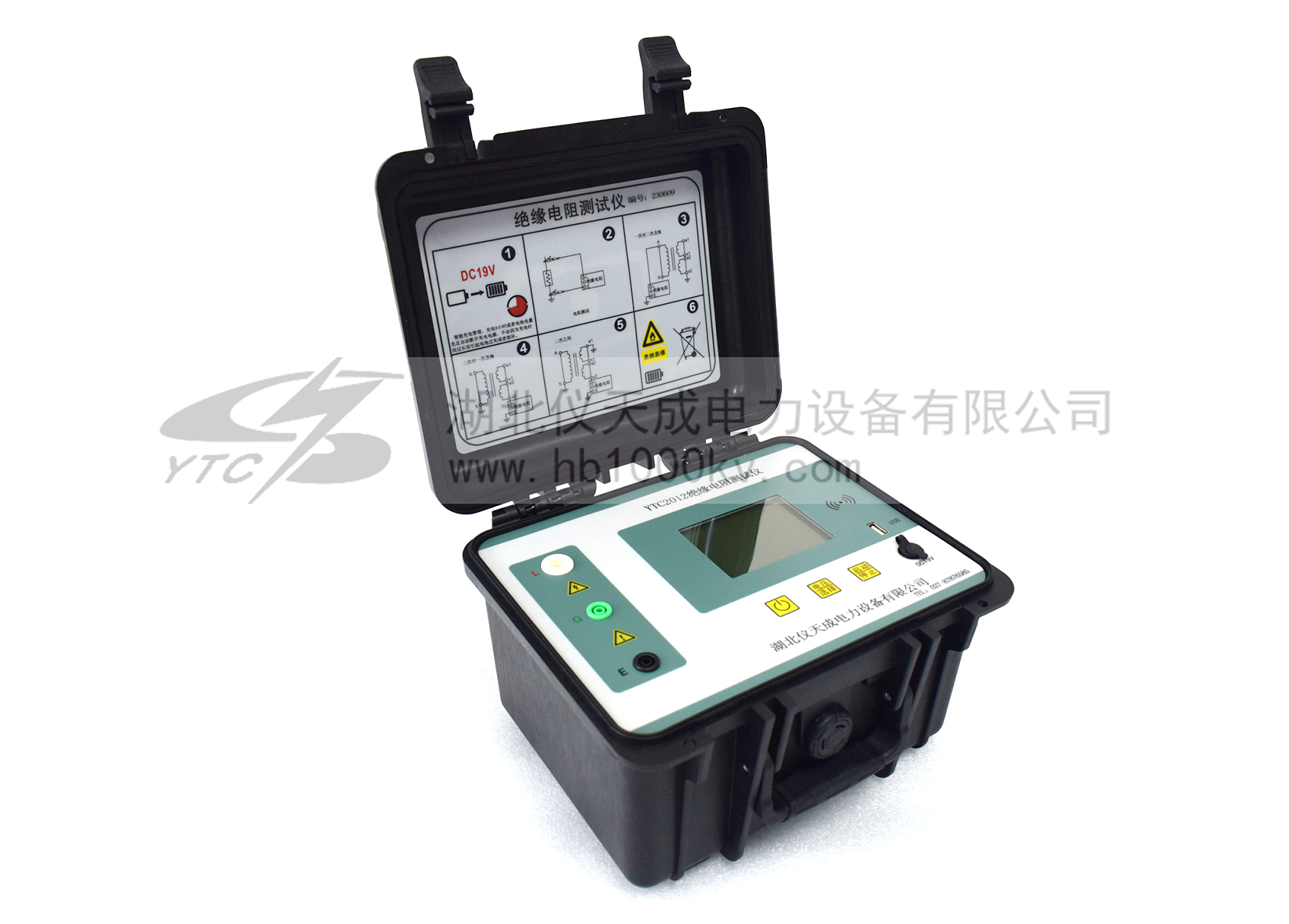

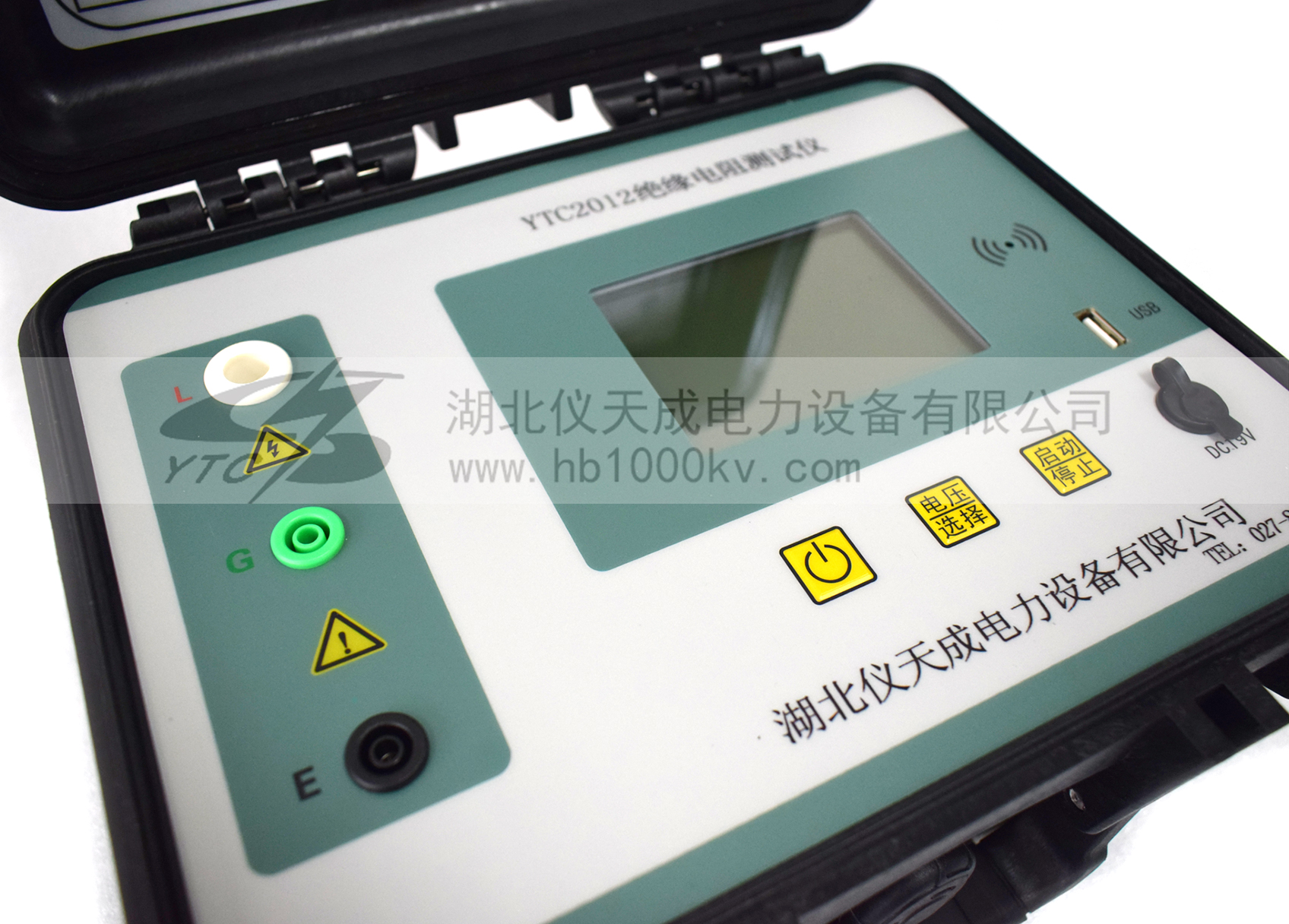

YTC2012 絕緣電阻測試儀

YTC2012絕緣電阻測試儀具有防震、防塵、防潮結構，是電信、電力、氣象、機房、油田、機電安裝和維修以及利用電力作為工業動力或能源的工業企業部門常用而必不可少的儀表。它適用于測量各種絕緣材料的電阻值及變壓器、電機、電纜及電器設備等的絕緣電阻。

提示：凡購買本產品的全國用戶享受免費技術指導、三月包換、軟件升級、終生維修服務。 13317108516027-878765853027182076719388481

產品圖集操作手冊產品視頻

產品簡介 PRODUCT INTRODUCTION

YTC2012絕緣電阻測試儀具有防震、防塵、防潮結構，是電信、電力、氣象、機房、油田、機電安裝和維修以及利用電力作為工業動力或能源的工業企業部門常用而必不可少的儀表。它適用于測量各種絕緣材料的電阻值及變壓器、電機、電纜及電器設備等的絕緣電阻。

產品特點：

● 嚴格按照安全標準設計,輸出電壓：250v、500v 1000v、2500v、5000v。
●設備自檢功能，能夠自動檢測測量回路是否正常。
●本儀器具有實際試品帶電電壓測量功能、泄露電流測量功能、自動放電功能，通過實際試品帶電電壓測量功能能直觀看出帶負載后測試儀表跌落電壓是否符合國家要求。
● 可自動測量并記憶R15S、R60S 、R10min值,自動顯示極化指數（PI）,誘電吸收比（DAR）的測試值和測試時間。
●BURN測試模式，對于出現短路故障（絕緣電阻很小時）可以通過此種模式進行嘗試性燒穿。
●模擬指針與數字顯示共存，數字反映被試品絕緣電阻的精確度，模擬指針能反映測試過程中絕緣電阻的動態變化。
●升壓時告警功能，蜂鳴器警示有高壓輸出，遠離試驗場地，試驗完畢警示聲音自動停止。
●設備自檢短路故障診斷功能。
●電池電量符號顯示和欠壓報警保護功能（智能電池充電管理）。
●自動關機功能：測量結束過10分鐘無任何操作自動關機。
●短路保護，短路狀態下泄漏電流大停止測試。

產品別稱：數字式絕緣電阻測試儀、數字式兆歐表、智能絕緣電阻測試儀、電動搖表、兆歐表、絕緣測量儀

技術參數 TECHNICAL PARAMETERS

技術規格：

安全規格	IEC61010－1：2001
絕緣電阻	50MW (測量線路與外殼間)
耐壓	AC 10kV 50Hz 1min (測量線路與外殼間)
工作溫度與濕度	－10℃ ～ +50℃ 85%RH
貯存溫度與濕度	－15℃ ～ +55℃ 90%RH

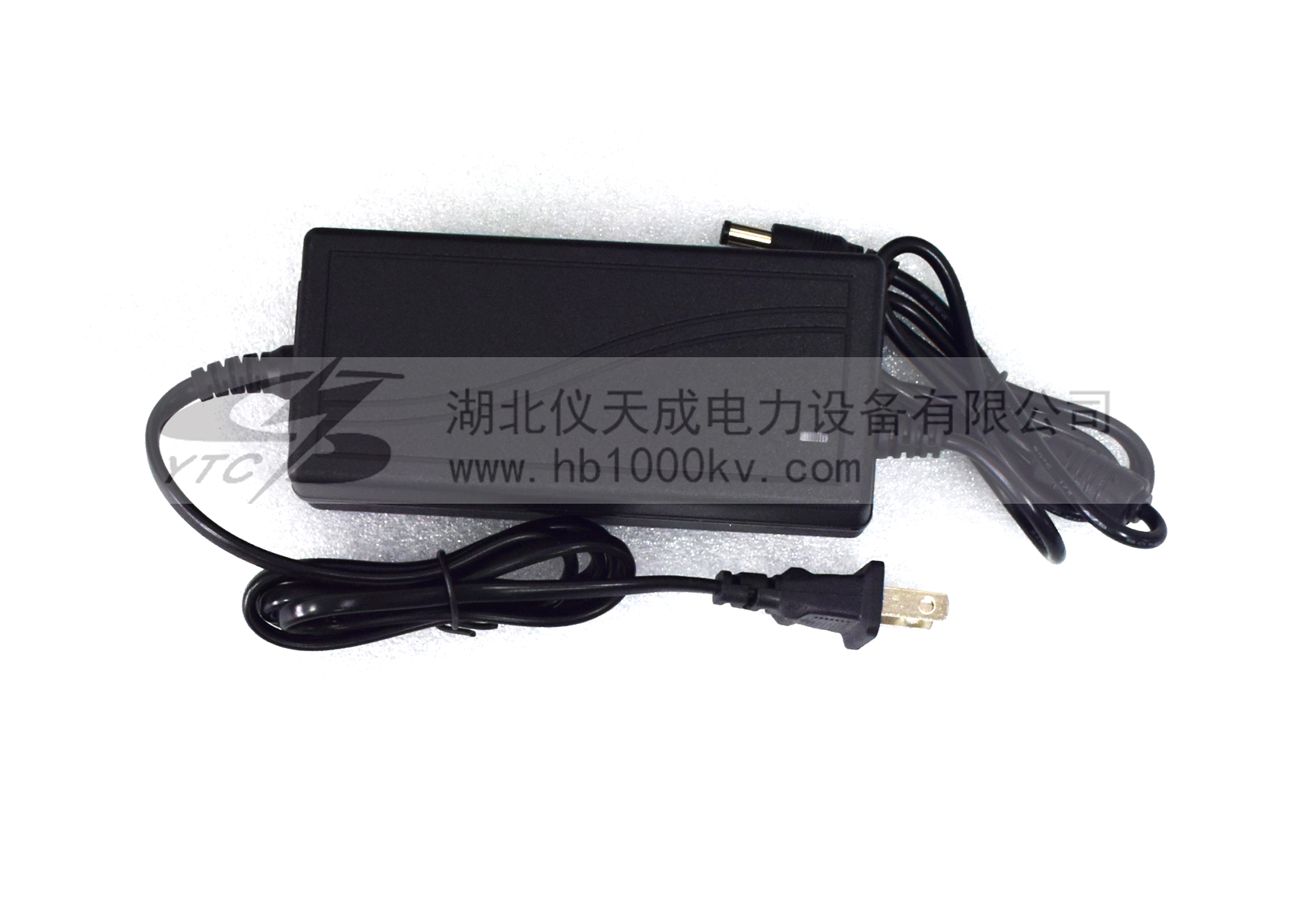

充電電源	220V±10%，50/60 HZ
電池供電	19V2600mAH鋰離子可充電蓄電池
尺寸	27 ×22 ×15cm
重量	3kg

測試量程和精確度：

功能	設置電壓	測量范圍	精度	分辨率
絕緣電阻值	250V	1 MΩ～10MΩ	±10%rdg±5dgt	0.01MΩ
		10 MΩ～1000MΩ	±10%rdg±5dgt	0.1MΩ
		1GΩ～5GΩ	±20%rdg±5dgt	0.01GΩ
	500V	1 MΩ～10MΩ	±10%rdg±5dgt	0.01MΩ
		10 MΩ～1000MΩ	±10%rdg±5dgt	0.1MΩ
		1GΩ～10GΩ	±20%rdg±5dgt	0.01GΩ
	1kV	1MΩ～10MΩ	±10%rdg±5dgt	0.01MΩ
		10 MΩ～1000MΩ	±10%rdg±5dgt	0.1MΩ
		1GΩ～10GΩ	±10%rdg±5dgt	0.01GΩ
		10GΩ～100GΩ	±20%rdg±5dgt	0.1GΩ
	2.5kV	1 MΩ～10MΩ	±10%rdg±5dgt	0.01MΩ
		10 MΩ～1000MΩ	±10%rdg±5dgt	0.1MΩ
		1 GΩ～10GΩ	±10%rdg±5dgt	0.01GΩ
		10 GΩ～200GΩ	±20%rdg±5dgt	0.1GΩ
	5kV	1 MΩ～10MΩ	±10%rdg±5dgt	0.01MΩ
		10 MΩ～1000MΩ	±10%rdg±5dgt	0.1MΩ
		1 GΩ～10GΩ	±10%rdg±5dgt	0.01GΩ
		10 GΩ～500GΩ	±20%rdg±5dgt	0.1GΩ

設置電壓	開路/負載電壓范圍
250V	-10%-+20%
500V	-10%-+20%
1kV	-10%-+20%
2.5kV	-10%-+20%
5kV	-10%-+20%
短路電流	≥5mA
吸收比、極化指數的測量范圍	測量范圍: 0.01 ～9999.99 最大誤差: ±(1%RDG＋1d)
