接地電阻測試儀是一款我們電力檢測工作中經常會用到的專業檢測儀器，其可以檢測接地電阻、直流電阻、土壤電阻率等等，其常見的檢測方法有：二線法、三線法、四線法、選擇法、雙鉗法等等，今天小編主要給大家介紹一下二線法是如何操作的。

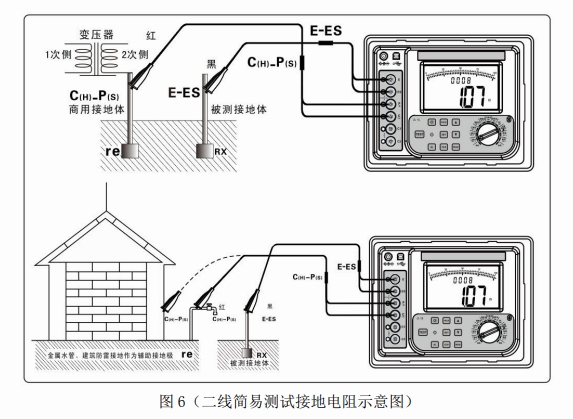

二線法測試：此方法是不使用輔助接地棒的簡易測量法，利用現有的接地電阻值最小的接地極作為輔助接地極，使用 2 條簡易測試線連接(即C(H)-P(S)接口短接、E-ES 接口短接)。可以利用金屬水管、消防栓等金屬埋設物、商用電力系統的共同接地或建筑物的防雷接地極等來代替輔助接地棒C(H)、P(S)，測量時注意去除所選金屬輔助接地體連接點的氧化層。接線如下圖。
二線法測量接地電阻，其儀表讀數為被測接地體的接地電阻值與商用接地體的接地電阻值之和，即： R=RX＋re 其中： R——為儀表讀數值； RX——為被測接地體的接地電阻值； re——為商用電力系統等共同接地體的接地電阻值。那么，被測接地體的接地電阻值為： RX=R－re
二線法測試過程中需要注意：1.選用商用電源系統接地作為輔助接地極測量時，必須先確認是商用電源系統的接地極，否則斷路器可能啟動，有危險。2.采用簡易二線法測量接地電阻，盡量選擇 re 值小的接地體作為輔助接地極，這樣儀表讀數才更接近真實值。測量時請優先選擇金屬水管、金屬消防栓作為輔助接地極。
接地電阻檢測設備是我們電力系統中非常重要的阻值檢測類設備，其檢測方法也有多種，大家實地檢測時候可以根據具體情況來選擇合適的檢測方法。
