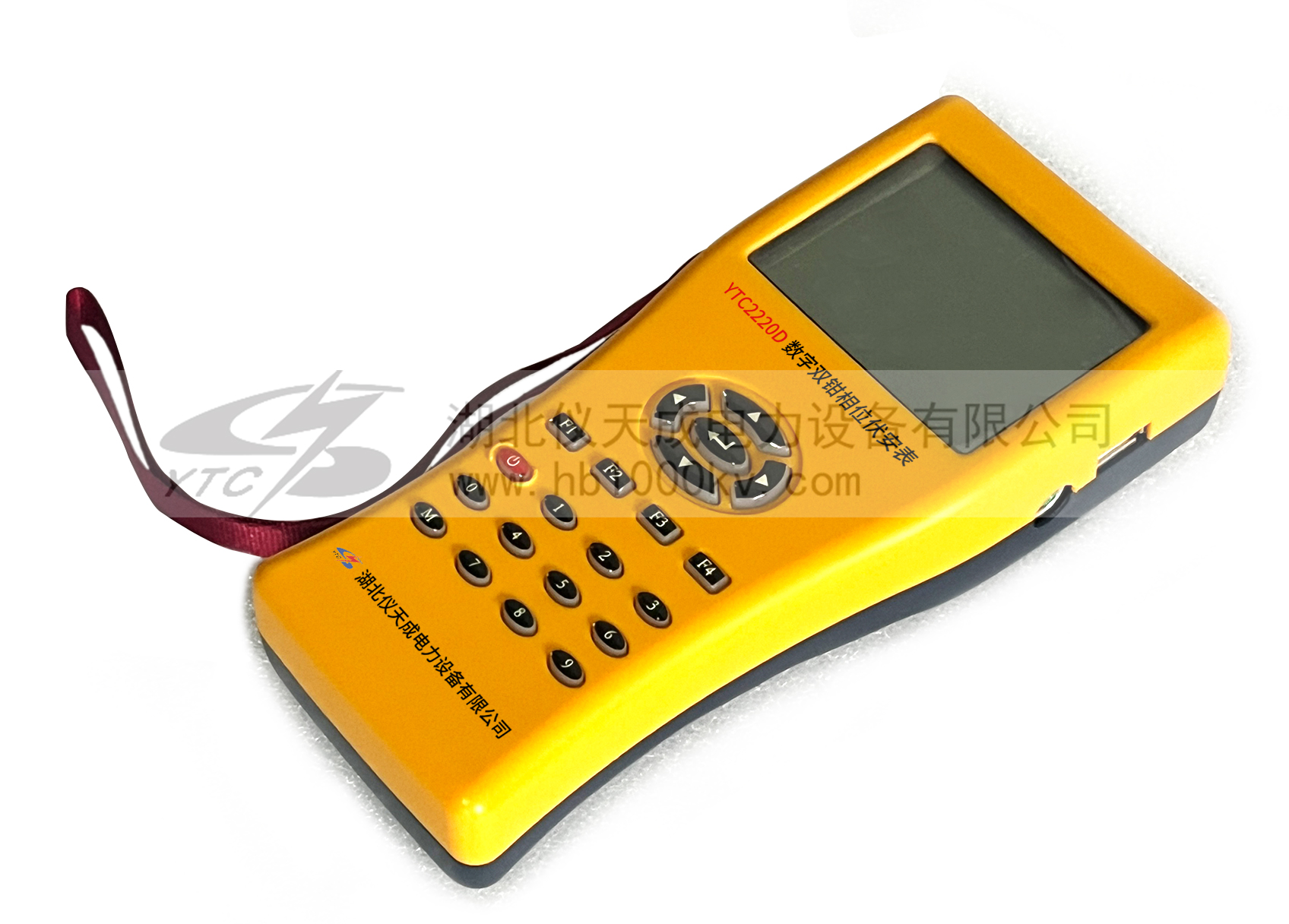

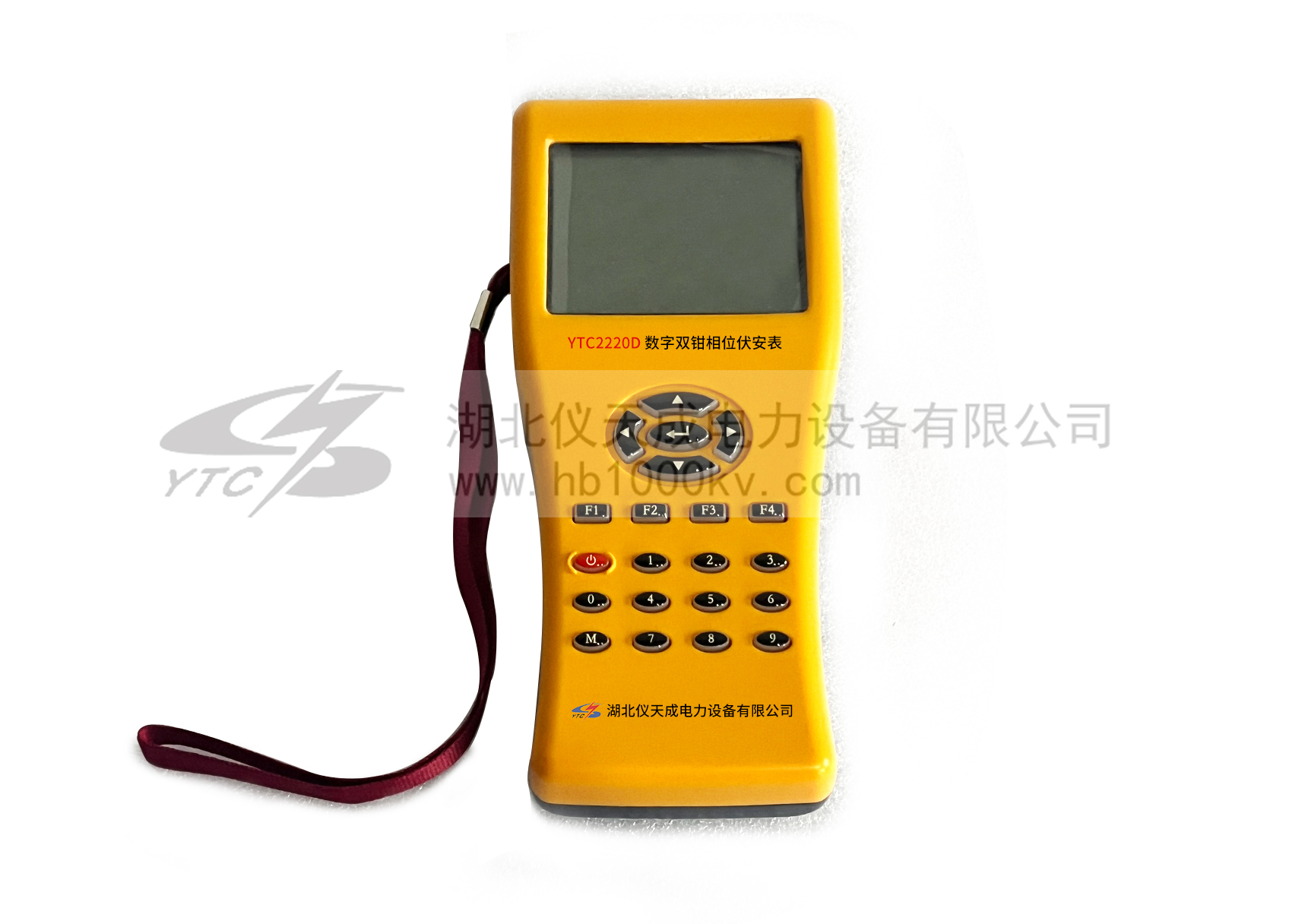

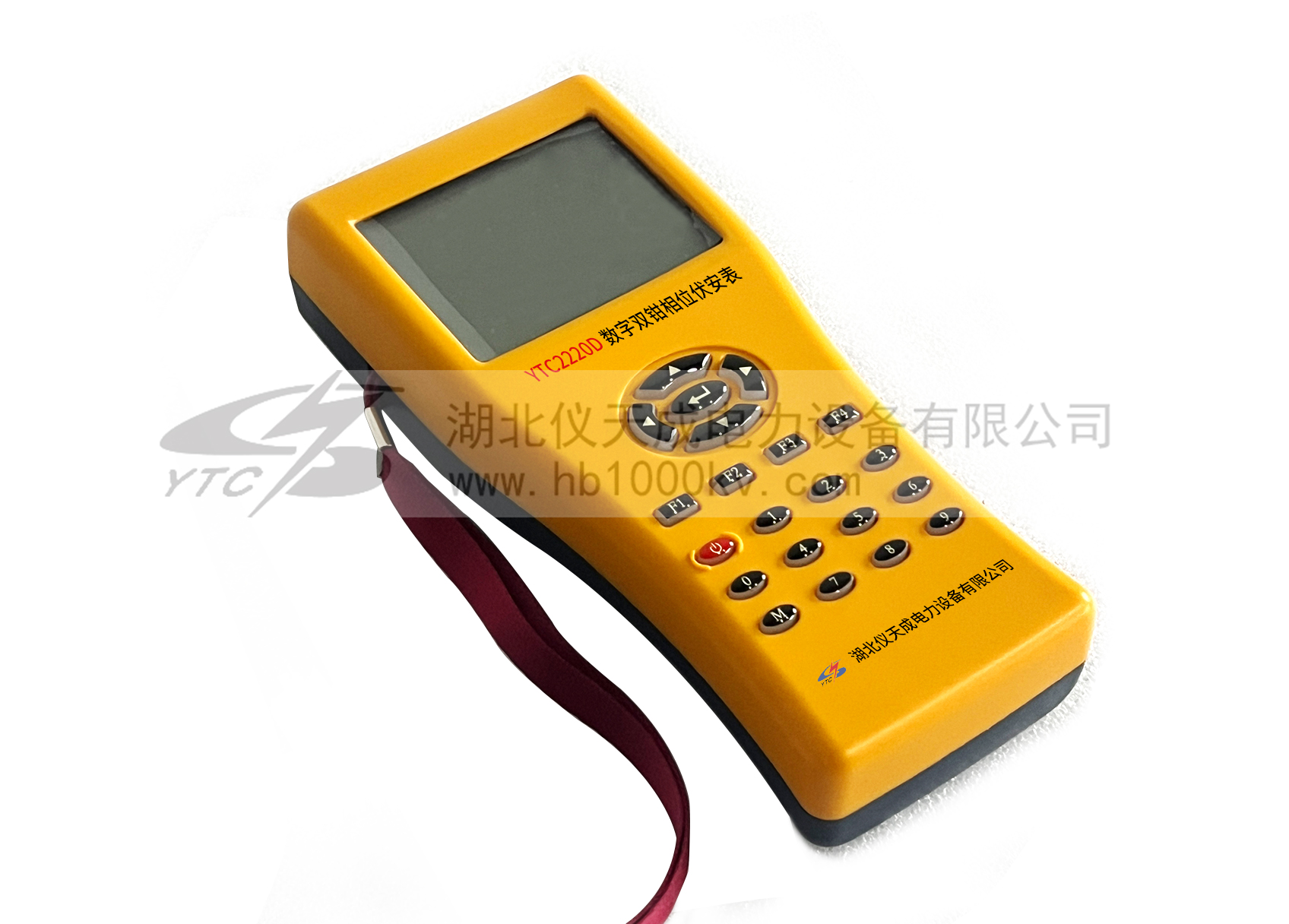

YTC2220D 數字雙鉗相位伏安表

YTC2220D 手持式雙鉗數字相位伏安表是專為現場測量電壓、電流、功率、功率因數及頻率、相位而設計的一種低價位、手持式、雙通道輸入測量儀器。該表可以方便地在現場測量U-U、I-I及U-I之間的相位，判別感性、容性電路及三相電壓的相序，檢測變壓器的接線組別，電網并網前核相，測試二次繼電保護回路和母差保護系統，讀出差動保護各組CT之間的相位關系，檢查電度表的接線正確與否等。

提示：凡購買本產品的全國用戶享受免費技術指導、三月包換、軟件升級、終生維修服務。 13317108516027-878765853027182076719388481

產品圖集操作手冊產品視頻

產品簡介 PRODUCT INTRODUCTION

主要特點：

1. 采用65X50大屏幕液晶顯示屏，高亮度背光。
2. 直接功能鍵操作，無須換檔自動切換量程。
3. 測量電壓、電流真有效值，顯示U-U、U-I、I-I各種相位關系，實時測量有功功率、無功功率、視在功率、頻率及功率因數。
4. 一屏顯示3組數據，界面顯示直觀清晰，測量數據可鎖定。
5. 電池供電，關閉背光燈可連續工作10小時以上，開啟背光時可連續工作5小時以上，具有欠電指示。
6. 電流幅相特性平坦,可在5mA-10A范圍內準確測量相位。

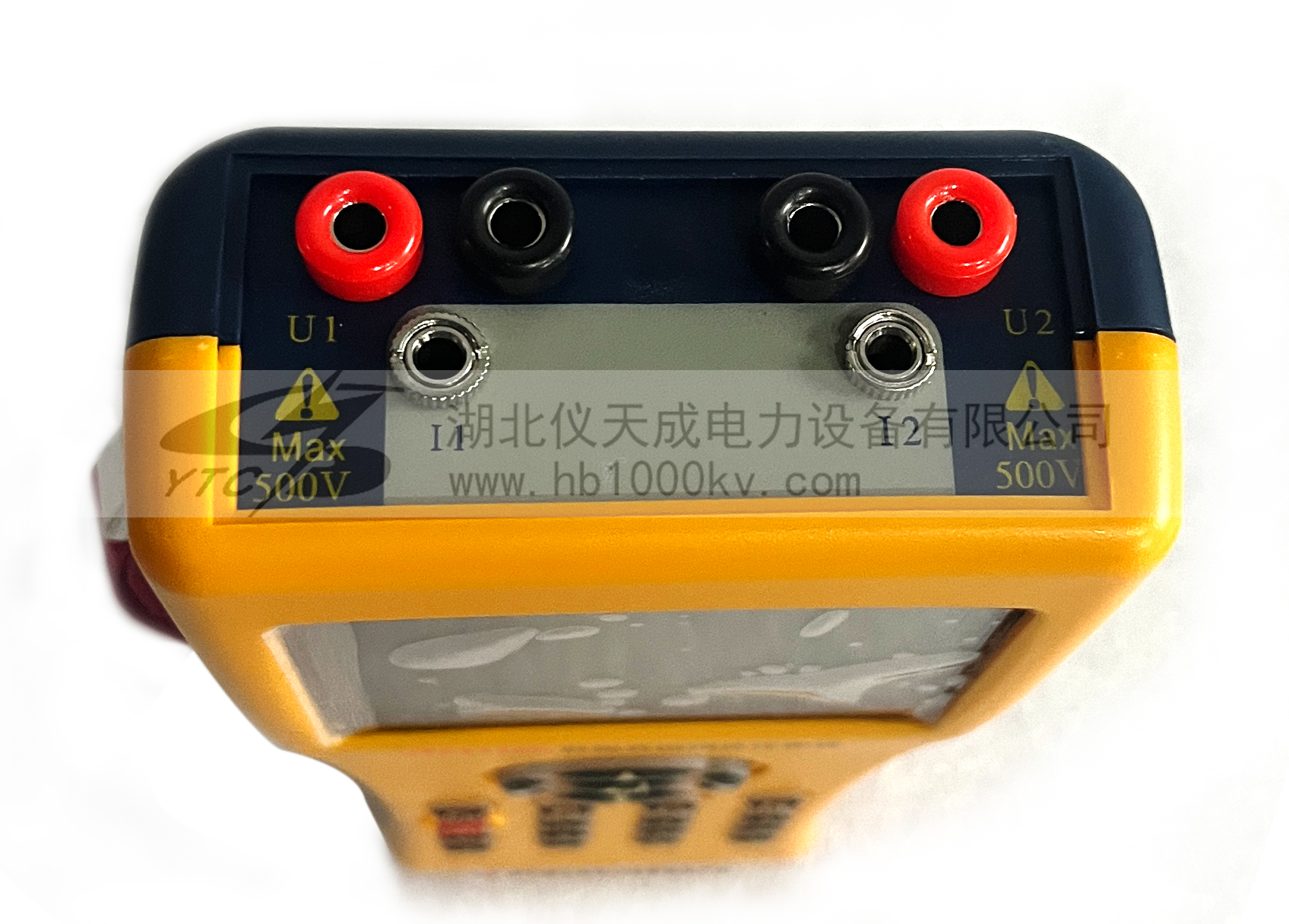

7. 雙通道對稱設計，相互絕緣，安全可靠, 可檢測判別變壓器的接線組別和用于并網前核相，測U-U相位值時，兩電壓輸入回路絕緣隔離,不會造成被測線路短路以至燒毀儀表。
8. 測量端無任何信號接入時儀器自動關機進行節電管理，有信號接入正常工作狀態時不關機。

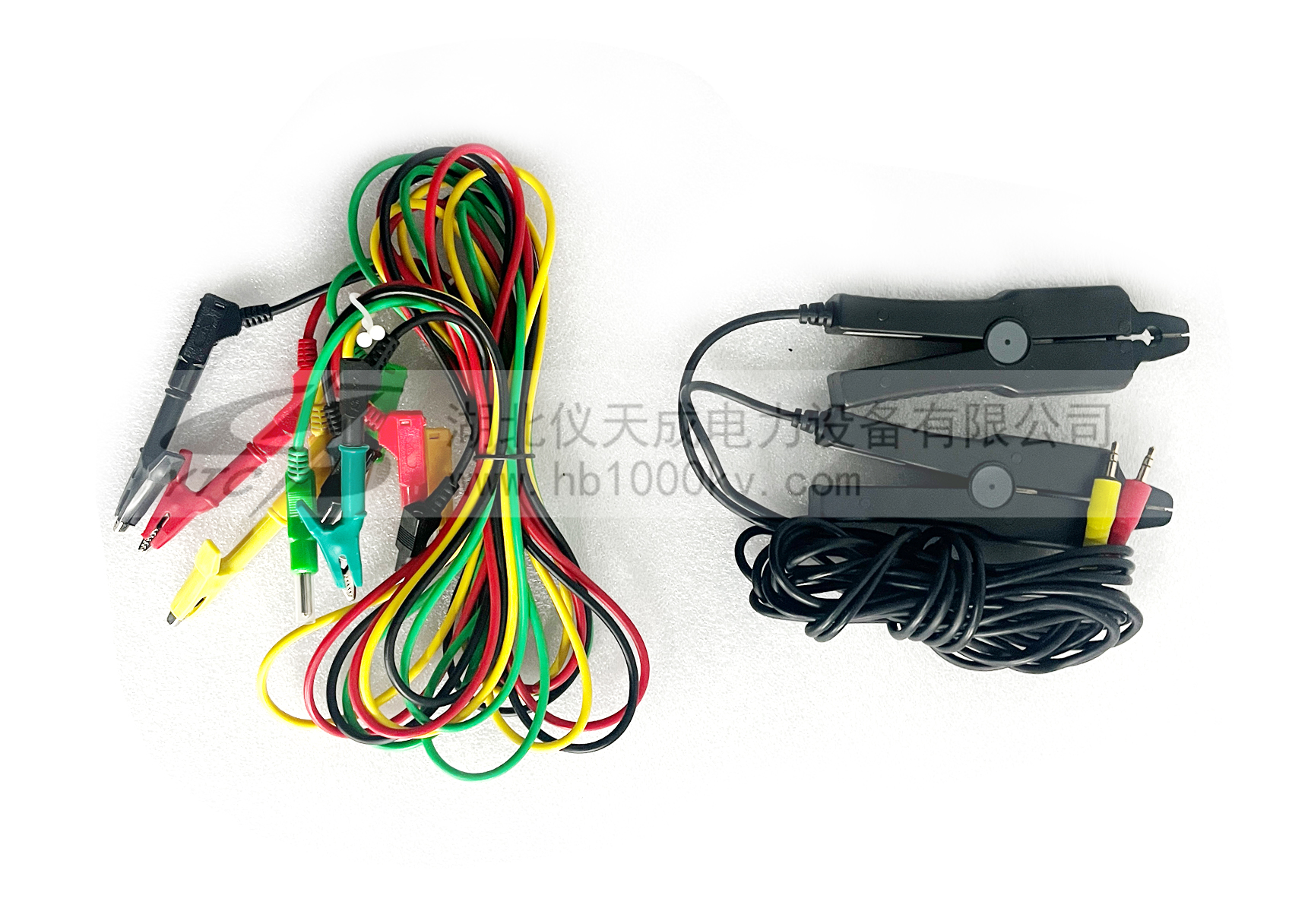

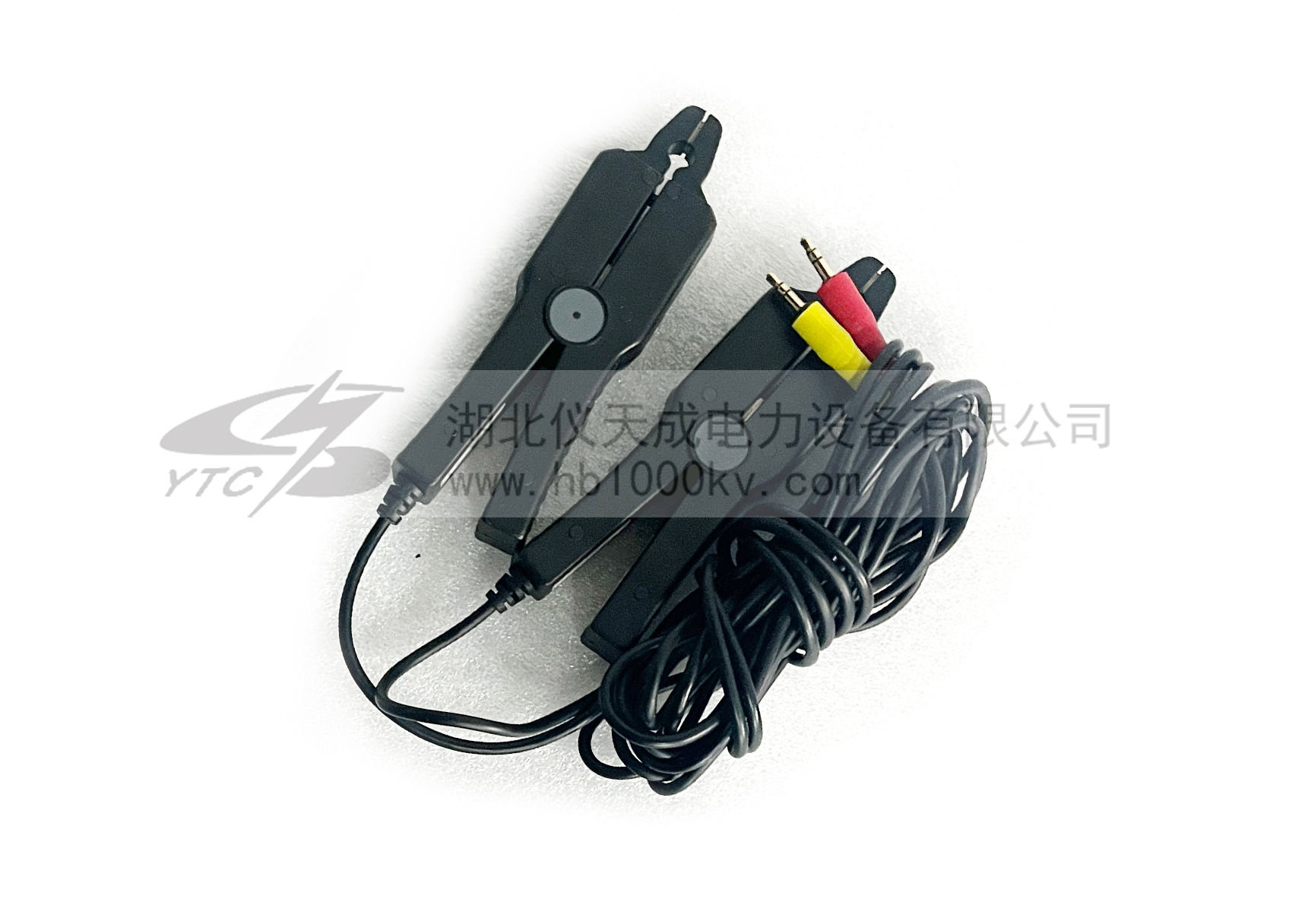

9. 配尖嘴型鉗形電流互感器，測量精度高，抗干擾能力強。
10. 儀器使用簡單、操作方便，非常適用于各電力院校作為接線判別培訓工具及教學儀器使用。
11. 超小流線型結構，防脫落腕帶設計，手持式，體積小，重量輕。

產品別稱：三相鉗形相位伏安表、相位表、雙鉗相位表、鉗形相位表、鉗形相位伏安表、數字雙鉗相位表、三相雙鉗相位表、手持式數字雙鉗相位伏安表、雙鉗式數字相位表，三相多功能鉗形相位伏安表。

技術參數 TECHNICAL PARAMETERS

參比工作條件

（a）環境溫度：（23±5）℃

（b）環境濕度：（45～75）% RH

（c）被測信號波形：正弦波、β=0.02

（d）被測信號頻率：（50±0.2）Hz

（e）被測載流導線在鉗口中的位置：居中

（f）測量相位時被測信號幅值范圍：100～220V、10mA～5.000A

（g）外參比頻率電磁場干擾：應避免

額定工作條件

（a）環境溫度：（-15～+40）℃

（b）環境濕度：（0～90）% RH

（c）海拔高度：小于1500米

（d）被測信號波形：正弦波、β=0.05

（e）被測信號頻率：25-65Hz

（f）被測載流導線在鉗口中的位置：任意位置

主要技術指標

參數	量程	測量范圍	最小分辨率	基本誤差
U	20V/200V/500V	5V～500V	0.001V	±0.5%量程
I	200mA/5A/10A	5mA～10A	0.1mA	±(0.2量程+0.3%讀數)
Φ	360°	0～360°	0.1°	5mA-10mA ±3.0°
Φ	360°	0～360°	0.1°	10mA-10A ±1.0°
F	50Hz	45-65Hz	0.01Hz	±0.02Hz
P	500V/5A		0.01W	±0.5%
